为您揭秘硅普实验室之搪玻璃釉耐沸腾盐酸侵蚀性测试：试验步骤要点及注意事项。做该项试验一般需要以下几个要点：
（一）样板制备及样板试验前处理
（二）试验装置介绍
（三）试验溶液制备及试验
（四）实验结束样板处理及结果计算
前两期我们已经讲述了样板制备及样板试验前处理、试验装置介绍。今天，我们来浅谈一下做该项试验时，试验溶液的制备、试验以及试验结束样板处理、结果计算。
试验溶液制备及试验
试验溶液制备
20%（质量分数）盐酸溶液：用盐酸和蒸馏水配制。密度在1.097g/mL到1.099g/mL之间。用于配置溶液的盐酸应符合相关规定。
试验
将盐酸溶液从冷凝器接口处倒入玻璃筒内，装好回流冷凝器，开始通冷却水，接通电源，加热使溶液达到沸腾状态。当溶液开始沸腾时开始记录起始时间，并立即用温度控制器将沸腾状态调整至标准要求。控制试验要求的沸腾程度、试验时间168h。
实验结束样板处理及结果计算

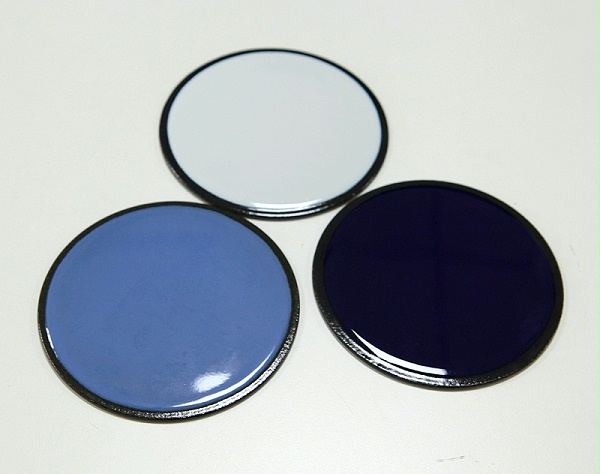

试验结束样板处理
到达试验时间后，终止试验，尽快将玻璃筒内试液倒出，冷却后用自来水冲洗试验装置。拆开试验装置，取出样板，用浸过常温醋酸溶液的脱脂棉擦洗样板的搪玻璃面，分别用自来水、蒸馏水、酒精冲洗，然后用电吹风吹干，放入原来干净的纸袋内。放入干燥箱中，在烘箱中烘干,然后取出放在干燥器内冷却后称重，精确至0.2mg，记录最终质量m2；注：如清洗时发现样板搪玻璃层有裂纹、爆瓷、边缘受腐蚀现象，应废弃，重新制样检测。
结果计算
1、单位面积失重试样受腐蚀面的单位面积失重ΔρA按公式（1）计算
ΔρA——试样受腐蚀面的单位面积失重量，单位为克每平方米（g/㎡）；
m1——试样起始质量，单位为克（g）；
m2——试样最终质量，单位为克（g）；
Α——试样受腐蚀区域的面积，单位为平方米（㎡）。
为了区分不同试验时间的测试结果，可以将试验时间描述在试验结果中。
示例1：试验时间为2.5h时的结果：可以表述为ΔρA2.5。
示例2：试验时间为18h的结果，可以表述为ΔρA18。
如果两块试样中有裂纹、爆瓷、边缘受腐蚀的试件，应将这种现象描述在试验报告中并应更换试样重新进行试验。计算每块试样的单位面积总失重 结果精确至0.1g/㎡，如果两个试件单位面积总失重的差值与其算术平均值的比值过20%，应再取两块试件重新试验，如属同一批试件，去掉相对误差过20%的数值，其余数值求其平均值为最终试验结果。
2、腐蚀速率在搪玻璃釉耐沸腾盐酸腐蚀性能试验中，试件的质量损失与试验时间成正比。试件的单位面积质量损失率υ按公式（2）计算。
.....................................（2）式中:
υ——试件的单位面积质量损失率，单位为克每平方米每小时（g/m²·h）；
ΔρA——单位面积失重，单位为克每平方米（g/）；
t ——试验时间，单位为小时（h）。
试样的日腐蚀速率υd按式（3）计算，单位为克每平方米每天（g/㎡·d）。
υd=24υ.....................................（3）
试样的年腐蚀速率按公式（4）计算，单位为毫米每年（mm/a）。
ω=3504υ.....................................（4）
注：使用式（3）时，通常认为搪玻璃釉是一种均匀的没有气泡的密度为2.5g/cm³的物质。
计算每块试样的年腐蚀速率，结果精确至0.01mm/a。
今日分享到此结束，关注我们，带你了解更多的搪玻璃试验小知识！
参考文献：《搪玻璃釉耐沸腾酸及其蒸气腐蚀性能的测定GB/T 7989-2013》
往期回顾↓↓↓
